Подробная информация о продукте:
|
Номер модели: | ETHB | Количество интерфейсов: | 8 |
---|---|---|---|
Типичная мощность (Вт): | 20W | Оптически модули: | Модули GE SFP оптически/электрические |
Серия продукта: | MA5608T | Температура окружающей среды: | Длинные термины: 0 °C к 45 условий °C (32°F к 113°F) коротких: -5 °C к °C 55 (23°F к 131°F) |
Тип: | Доска передачи стекловолокна | Гарантия: | 1 год |
Высокий свет: | Доска переключателя гигабита ETHB,HuaWei MA5608T,Доска интерфейса H801ETHB оптически |

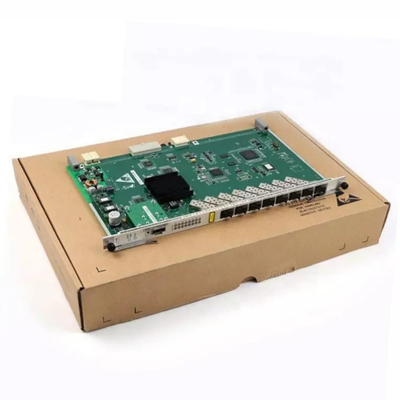

Доска H801ETHB интерфейса обслуживания локальных сетей GE порта доски переключателя ETHB гигабита HuaWei MA5608T 8 оптически
Локальные сети обслуживают спецификации доски доступа
Спецификация | H801ETHA | H801ETHB |
Количество интерфейсов | 8 | 8 |
Оптически модули | Приемопередатчики GE SFP оптически | Модули GE SFP оптически/электрические |
Каскадировать локальных сетей | √ | √ |
Локальные сети перед | × | √ |
Само-обменивать внутри доска (соединение между портами в верхней части потока действуя как доска в верхней части потока) | × | √ |
Внутренняя полимерность | × | √ |
полимерность Взаимн плиты | × | √ |
Доступ пользователя и управление потребителя | × | × |
Одноплатная длина расхода энергии и рамки
Имя облицовки | Расход энергии | Длина рамки |
Доска доступа обслуживания локальных сетей | ||
H801ETHB |
СТАТИЧЕСКИЙ: 20W : 21W |
позволены 2052 байта, увеличенного до 9216 байт после слон функции рамки |
Применитесь
* ЛОКАЛЬНЫЕ СЕТИ ПОДДЕРЖЕК HW H801ETHB КАСКАДИРУЯ И ЛОКАЛЬНЫЕ СЕТИ ПЕРЕД.
* HW H801ETHB ОДНОПЛАТНОЕ ОБЫКНОВЕННО ИСПОЛЬЗОВАНО ДЛЯ КАСКАДИРОВАТЬ ЛОКАЛЬНЫХ СЕТЕЙ.
* сценарий применения HW H801ETHB каскадируя когда доска основного управляющего воздействия и доска GIU недостаточны, HW H801ETHB одноплатное можно использовать для локальных сетей перед.
Принцип
* функции каждого модуля HW H801ETHB следующим образом:
1. Отсек управления завершает загрузку программного обеспечения одноплатного, контроль над органами управления деятельности, и чтение сигналов как номер слота, номер версии и тип номер доски.
2. Модуль интерфейса снабжает 8 интерфейсов GE снаружи.
3. Модуль переключателя осуществляет функции публикации нагрузки и предохранения от дублирования через комплексирование взаимн доски.
4. Модуль силы обеспечивает работая силу для каждого функционального модуля в доске.
5. Модуль часов обеспечивает работая часы для каждого функционального модуля в доске.
* бизнес-процесс HW H801ETHB следующим образом:
1. В направлении в верхней части потока, эксплоатационные данные подключены с модулем переключателя от доски основного управляющего воздействия через соединитель backplane, и модуль переключателя выполняет обмен провод-скорости пакетов локальных сетей, осуществляя обслуживание каскадируя и в верхней части потока.
2. В идущем дальше по потоку направлении, эксплоатационные данные соединены с доской основного управляющего воздействия от backplane после пропусков интерфейса GE через модуль переключателя.

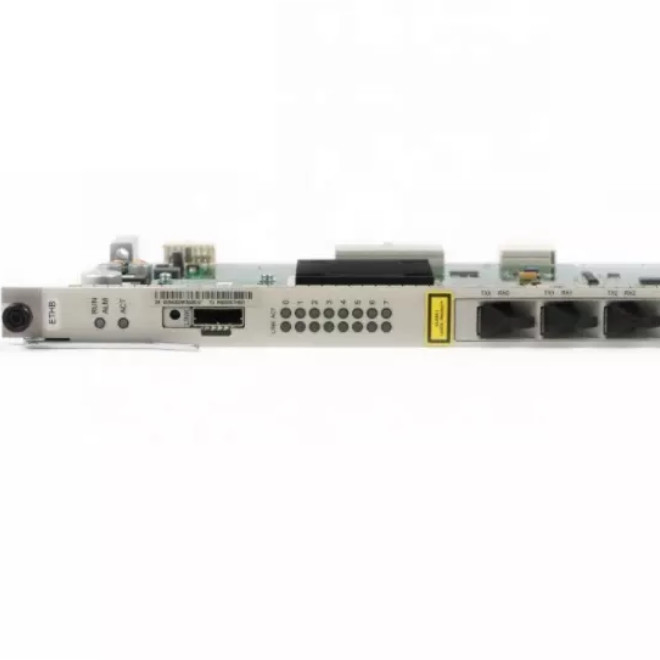

Интерфейс панели
категория облицовки | Имя облицовки | Приемопередатчик GE оптически - волокно одиночного канала двойное двухнаправленное | Приемопередатчик GE оптически - одноканальное Одно-волокно двухнаправленное | Приемопередатчик GE оптически - двойной - волокно канала одиночное двухнаправленное | Модули GE IPL - волокно одиночного канала двойное двухнаправленное | Модули GE электрические |
Доска доступа обслуживания локальных сетей | ETHA | √ | × | × | × | × |
ETHB | √ | √ | × | √ | √ |
Свет
Silkscreen приведенный | Имя приведенное | Состояние приведенное | Описание состояния |
ПОБЕЖАЛИ ALM | Рабочее состояние привело | Проблескивать красный | ЭТАП ЗАПУСКА ПРИЛОЖЕНИЯ ВО ВРЕМЯ ПРОЦЕССА ЗАПУСКА ОБЛИЦОВКИ |
Проблескивать зелены (период 0.25s) | Этап сообщения с доской основного управляющего воздействия во время процесса запуска одноплатного | ||
Проблескивать зелены (цикл 1s) | Облицовка действует нормально | ||
Красный твердый | Отказ облицовки | ||
ПОСТУПОК | СИД основных и положения боевой готовности | Зеленый цвет тверд | Не представляет никакой смысл |
СВЯЗЬ | Индикатор состояния связи | Зеленое яркое | Порт устанавливает соединение |
Потушите | Порт не соединен | ||
ПОСТУПОК | Состояние данных привело | Желтый проблескивать | Передача данных |
Потушите | Отсутствие передачи данных |
